TERMOCUPLAS:
Las termocuplas o termopares son transductores que transforman energía térmica en energía eléctrica. Consiste en dos alambres, cada uno fabricado de un metal o aleación homogénea. Los alambres están unidos en un extremo, formando una junta o unión de medición. Los otros extremos de los alambres, normalmente están conectados a los terminales de un transmisor, donde se forma una unión de referencia. Cuando las uniones están a diferentes temperaturas, una corriente fluye en el circuito, el voltaje que resulta del fluido de corriente, es medido para determinar la temperatura de la unión caliente.

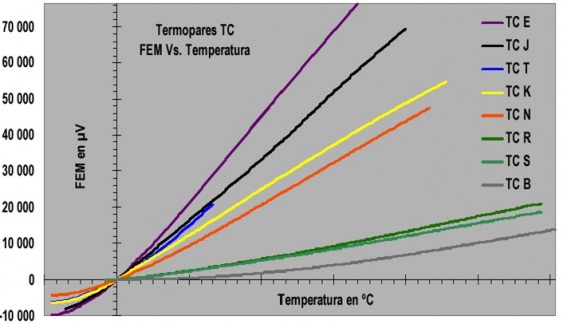

Existen diversos tipos de termocuplas, que varían de acuerdo al tipo de metales de los que están fabricadas, rango de temperatura, sensibilidad y tiempo de respuesta.
Tipo K (Cromo (Ni-Cr) / Aluminio (aleación de Ni-Al)): con una amplia variedad de aplicaciones, está disponible a un bajo costo y en una variedad de sondas. Tienen un rango de temperatura de -200 ºC a +1.200 ºC y una sensibilidad 41µV/°C aprox.
Tipo E (Cromo / Constantán (aleación de Cu-Ni)): No son magnéticos y gracias a su sensibilidad, son ideales para el uso en bajas temperaturas, en el ámbito criogénico. Tienen una sensibilidad de 68 µV/°C.
Tipo J (Hierro / Constantán): debido a su limitado rango, el tipo J es menos popular que el K. Son ideales para usar en viejos equipos que no aceptan el uso de termopares más modernos. El tipo J no puede usarse a temperaturas superiores a 760 ºC ya que una abrupta transformación magnética causa una descalibración permanente. Tienen un rango de -40ºC a +750ºC.
Tipo N (Nicrosil (Ni-Cr-Si / Nisil (Ni-Si)): es adecuado para mediciones de alta temperatura gracias a su elevada estabilidad y resistencia a la oxidación de altas temperaturas, y no necesita del platino utilizado en los tipos B, R y S que son más caros.
Por otro lado, los termopares tipo B, R y S son los más estables, pero debido a su baja sensibilidad (10 µV/°C aprox.) generalmente son usados para medir altas temperaturas (superiores a 300 ºC).
Tipo B (Platino (Pt)-Rodio (Rh)): son adecuados para la medición de altas temperaturas superiores a 1.800 ºC. El tipo B por lo general presentan el mismo resultado a 0 ºC y 42 ºC debido a su curva de temperatura/voltaje.
Tipo R (Platino (Pt)-Rodio (Rh)): adecuados para la medición de temperaturas de hasta 1.600 ºC. Su baja sensibilidad (10 µV/°C) y su elevado quitan su atractivo.
Tipo S (Hierro / Constantán): ideales para mediciones de altas temperaturas hasta los 1.600 ºC, pero su baja sensibilidad (10 µV/°C) y su elevado precio lo convierten en un instrumento no adecuado para el uso general. Debido a su elevada estabilidad, el tipo S es utilizado para la calibración universal del punto de fusión del oro (1064,43 °C).
Tipo T es un termopar adecuado para mediciones en el rango de -200 ºC a 0 ºC. El conductor positivo está hecho de cobre y el negativo, de constantán.
