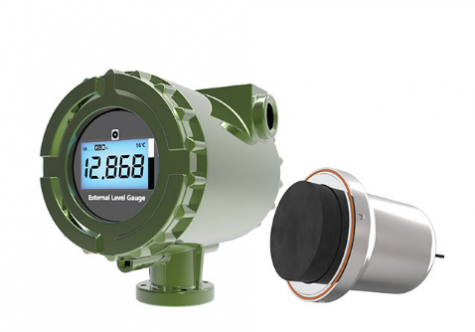

Medidores de nivel no intrusivos
Principio de operación

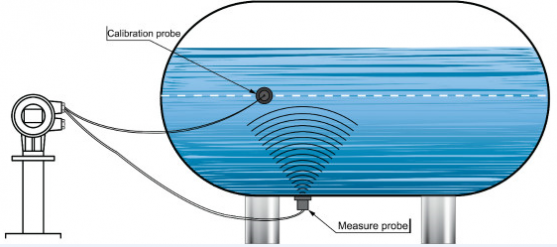

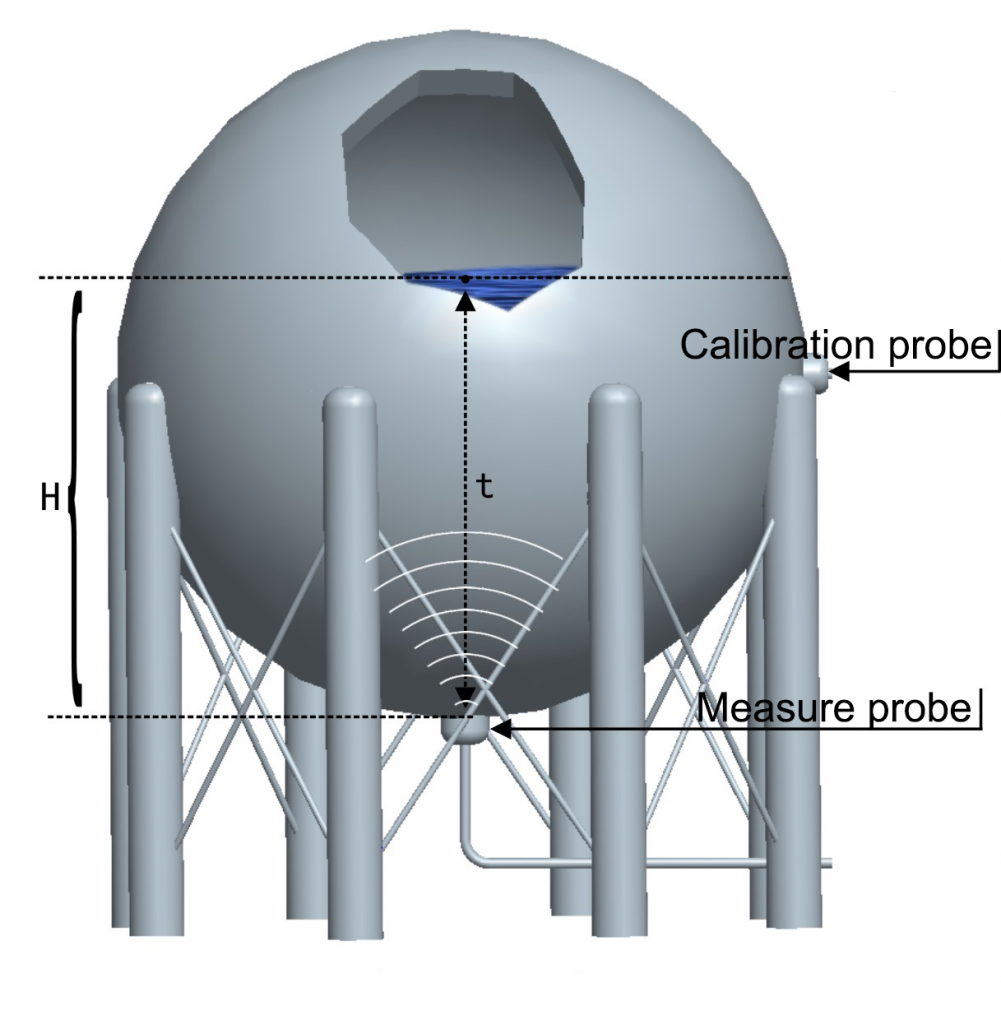

Sensor ultrasonico de nivel no intrusivo. La sonda se ubica en el fondo del tanque. El sistema principal es la tecnología especial de procesamiento de ultrasonido, que utiliza el método SK (algoritmo patentado) para calcular el valor de nivel y la salida de la señal remota.
Ventajas
-
No hay necesidad de contacto con el líquido
-
No hay necesidad de perforar el tanque
-
Seguro para cualquier líquido nocivo y adecuado para cualquier tanque sellado.
-
Fácil instalación sin bridas, ahorro en el coste de instalación.
-
Fácil ejecución de prueba y mantenimiento sin necesidad de detener el trabajo.
-
Pantalla de visualización y mando a distancia
Aplicaciones
-
Depósitos de GLP
-
Tanques de amoníaco líquido
-
Tanques de cloro líquido
-
Tanques de propeno líquido
-
Tanques de propano líquido
-
Tanques de combustible
-
Tanques de ácidos y disolventes
-
Tanques concentrados de ácido sulfúrico (98%)
-
Tanques de ácido nítrico
-
Tanques de ácido fluorhídrico
-
Tanques de ácido clorhídrico
Max rango de medida | 3M, 5M, 10M, 20M |
Max espesor de la pared tanque | 30mm |
Precisión | 10mm |
Resolución Display | 1mm |
Repetibilidad en corto tiempo | 1mm |
Error de medida | ±1%FS |
Señal de salida | (4~20) mA, HART,MAX Load 500Ω |
Potencia | 10w |
Comunicación | RS-485.HART,Modbus |
Salida de alarma de relé | AC 250V 5A,DC 30V 5A |
Temperatura ambiente sensor | -50℃~+100℃ |
Protección contra explosiones | Exd II CT6 |
Grado de protección | IP67 |
Zona muerta | 5% of range（Max） |
Alimentación | DC 24V, 2 hilos |
Longitud cable del sensor | 5m,10m,15m,20m,25m,30m |
Peso del transmisor | 2KG |
Tamaño del transmisor | 217mm(length) *160mm(width)* 185mm(height) |
